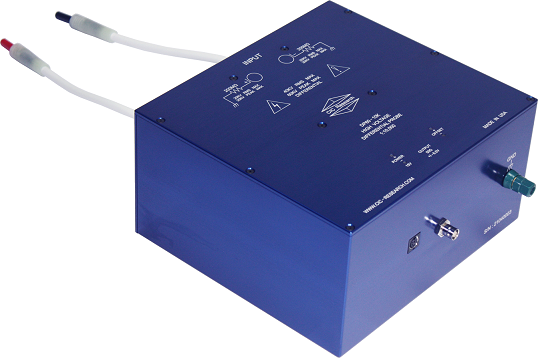

DP60 系列探头提供了新的创新技术，与传统的 HV 差分探头相比，其性能显着提高。 当与高共模压摆率输入信号一起使用时，与其他技术相比，该技术和其他专有技术将我们的探头的性能提高了十倍。
DP60 系列具有高于 150MHz 的高谐振输入频率，使其成为需要在高频下具有良好精度的应用的首选。 专有的输入级可防止在进行极高压摆率测量时在其他探头中经常发现的不良 HF 振荡。 DP60 探头可用于汽车行业，尤其适用于电动和混合动力汽车的研发。 其他应用包括兆瓦牵引逆变器、电源设计、发电、UPS、电磁系统、高能研究、聚变研究和浪涌测试。
性能特点：
极低的等效输入电容
75MHz带宽（满量程）
高达40KV有效值，60KV峰值电压
精度高达0.5%
无与伦比的共模抑制比和 转换速度
偏置数字可调
低噪声
应用领域
CIC Research DP有源高压差分探头，完全可以胜任通用功率/能源监测系统的测试。其极低的输入容抗，可以测试更高电压频率。CIC Research DP高压差分探头有着极高的频率响应，可以测试超过150MHz的高电压信号，广泛的应用于 兆瓦级牵引逆变器，电源设计，功率发生器，UPS等。
由于该高压差分探头拥有极高的转化速度，特别适合于燃料动力汽车，电动汽车，混合动力汽车的研究和测试，以及电磁系统，高能研究所，核物理研究以及特殊崎岖的高压宽带信号的测试。
| INPUT | DP60-10K | DP60-10K-LVC |
| INPUT | DP60-10K | DP60-10K-LVC |
| 产品资料 |  | |
| Input Voltage CM RMS Max4 | 20 kV
|
| Input Voltage CM Peak Max | 30 kV |
| Input Voltage CM Peak Max4 | 30 kV |
| Input Voltage DM RMS Max4 | 40 kV |
| Input Voltage DM Peak | 60 kV |
| Input Voltage DM Peak Max4 | 60 kV |
| Bandwidth | 70 MHz |
| Division Ratio | 1:10,000 |
| Input impedance | 200 MΩ || 2 pF each input to GND |
| OUTPUT |
|
| OUTPUT |
|
| Output Voltage DC, RMS | ±6.00 V |
| Output Voltage Peak | ±7.00 V |
| Output Impedance | 50 Ω (50 Ω termination is required) |
| Rise Time | <4.7 ns
|
| Offset | ±580 μV digitally adjustable (~36 μV/step) using the up (+) and down (-) momentary offset switches |
| Accuracy | 1.0% | 0.1% |
| Noise | 70 μVrms |
| Common Mode Rejection |
|
| 100Hz | -120 dB | -130 dB |
| 100KHz | -100 dB | -110 dB |
| 10MHz | -90 dB | -100 dB |
| 说明：产品具体型号=型号后缀替换系列中的XX,如DP02-100, DP03-1K-50 |
