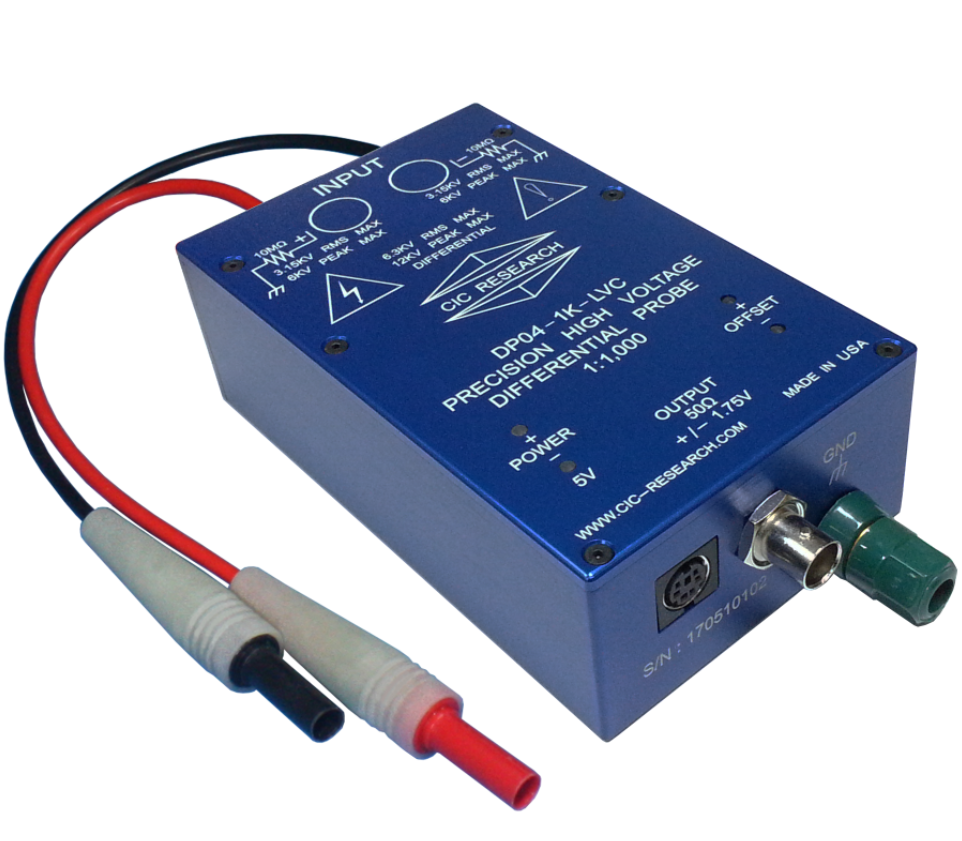

DP04 系列探头提供了新的创新技术,与传统的 HV 差分探头相比,其性能显着提高。 与高共模压摆率输入信号一起使用时,这项技术和其他专有技术将我们的探头的性能提高了十倍。
这些探头提供高精度以及非常低的偏移电压。 专门设计的仪器电源已用于提高稳定性并最大限度地降低噪声水平。 由于使用了低电压和温度系数的内部组件,LVC 模型提供了更高的精度。 所有探头都具有 50 Ω 输出阻抗,可正确驱动超长同轴电缆。 这使其成为主实验室之外的禁区测试区域的理想选择。

性能特点:
极低的等效输入电容
120MHz带宽
高达8KV有效值,12KV峰值电压
精度高达0.1%
无与伦比的共模抑制比和 转换速度
偏置数字可调
低噪声
应用领域
CIC Research DP有源高压差分探头,完全可以胜任通用功率/能源监测系统的测试。其极低的输入容抗,可以测试更高电压频率。CIC Research DP高压差分探头有着极高的频率响应,可以测试超过150MHz的高电压信号,广泛的应用于 兆瓦级牵引逆变器,电源设计,功率发生器,UPS等。
由于该高压差分探头拥有极高的转化速度,特别适合于燃料动力汽车,电动汽车,混合动力汽车的研究和测试,以及电磁系统,高能研究所,核物理研究以及特殊崎岖的高压宽带信号的测试。
INPUT | DP04--XX |
INPUT | DP04--XX |
型号后缀 | 100 | 100-LVC | 1K | 1K-LVC | 2K | 2K-LVC | 10K | 10K-LVC |
产品资料 |  |  |  |  |  |  |  |  |
Input Voltage CM RMS Max4 | 1.0 kV | 4.0 kV
| 3.15 kV | 4.0 kV
| 3.15 kV | 4.0 kV | 3.15 kV |
Input Voltage CM Peak Max | 175 V | 1.75 kV | 3.5 kV | 6.0 kV |
Input Voltage CM Peak Max4 | 6.0 kV |
Input Voltage DM RMS Max4 | 2.0 kV | 8.0 kV | 6.3 kV | 8.0 kV | 6.3 kV | 8.0 kV | 6.3 kV |
Input Voltage DM Peak | 175 V (Measurable) | 1.75 kV (Measurable) | 3.5 kV (Measurable) | 12 kV (Measurable) |
Input Voltage DM Peak Max4 | 12.0 kV |
Bandwidth | 120 MHz |
Division Ratio | 1:100 | 1:1,000 | 1:2,000 | 1:10,000 |
Input impedance | 1 MΩ || 2.2 pF each input to GND | 10 MΩ || 2.2 pF each input to GND
|
OUTPUT |
|
OUTPUT |
|
Output Voltage DC, RMS | ±1.75 V
|
Output Voltage Peak | ±2.00 V |
Output Impedance | 50 Ω (50 Ω termination is required) |
Rise Time | <2.9 ns |
Offset | ±580 μV digitally adjustable (~36 μV/step) using the up (+) and down (-) momentary offset switches |
Accuracy | 1.0% | 0.1% | 1.0% | 0.1% | 1.0% | 0.1% | 1.0% | 0.1% |
Noise | 10 μVrms |
Common Mode Rejection |
|
100Hz | -120 dB | -130 dB | -145 dB | -155 dB | -145 dB
| -155 dB | -145 dB | -155 dB |
100KHz | -100 dB | -110 dB | -115 dB | -125 dB | -115 dB | -125 dB | -115 dB | -125 dB |
10MHz | -90 dB | -100 dB | 100 dB | -110 dB | -100 dB | -110 dB | -100 dB | -110 dB |
说明:产品具体型号=型号后缀替换系列中的XX,如DP02-100, DP03-1K-50 |
