DP02 系列探头提供了新的创新技术，与传统的 HV 差分探头相比，其性能显着提高。 当与高共模压摆率输入信号一起使用时，与其他技术相比，该技术和其他专有技术将我们的探头的性能提高了十倍。 这些探头提供高精度以及非常低的偏移电压。
专门设计的仪器电源已用于提高稳定性并最大限度地降低噪声水平。 由于使用了低电压和温度系数的内部组件，LVC 模型提供了更高的精度。 所有探头都具有 50 Ω 输出阻抗，可正确驱动超长同轴电缆。 这使其成为主实验室之外的禁区测试区域的理想选择。
性能特点：
极低的等效输入电容
100MHz带宽（满量程）
高达20KV有效值，30KV峰值电压
精度高达0.1%
无语伦比的共模抑制比和 转换速度
偏置数字可调

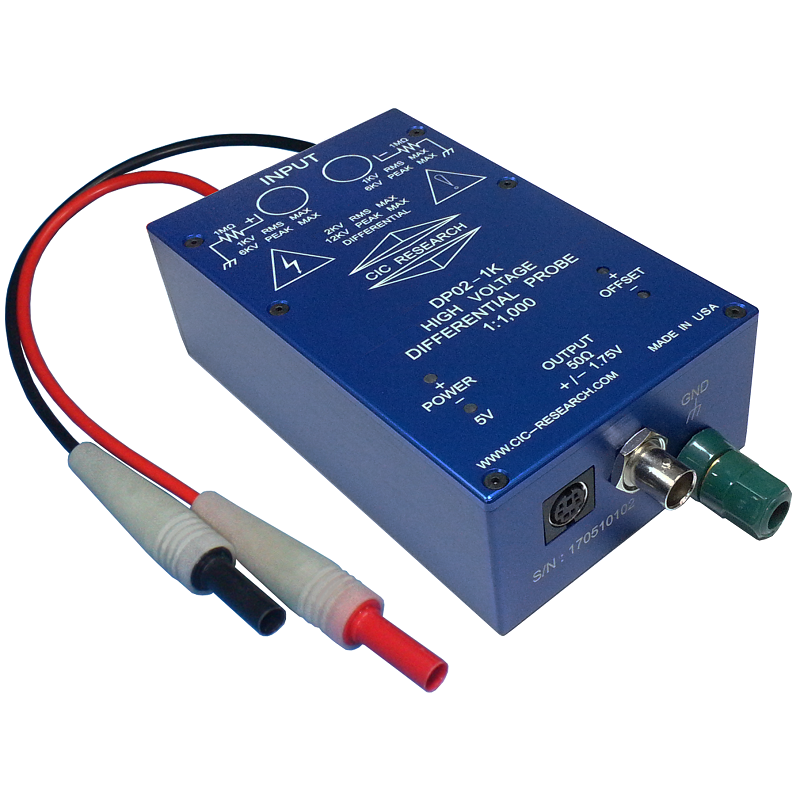

高压差分探头 1.75kVpk 1%
应用领域
CIC Research DP有源高压差分探头，完全可以胜任通用功率/能源监测系统的测试。其极低的输入容抗，可以测试更高电压频率。CIC Research DP高压差分探头有着极高的频率响应，可以测试超过150MHz的高电压信号，广泛的应用于 兆瓦级牵引逆变器，电源设计，功率发生器，UPS等。
由于该高压差分探头拥有极高的转化速度，特别适合于燃料动力汽车，电动汽车，混合动力汽车的研究和测试，以及电磁系统，高能研究所，核物理研究以及特殊崎岖的高压宽带信号的测试。
| INPUT | DP02-XX |
| INPUT | DP02-XX |
| 型号后缀 | 100 | 100-LVC | 1K | 1K-LVC | 2K | 2K-LVC | 10K | 10K-LVC |
| 产品资料 |  | | | | | | | |
| Input Voltage CM RMS Max4 | 1.0kV
| 4.0kV | 3.15kV | 4.0kV | 3.15kV |
| Input Voltage CM Peak Max | 175 V | 1.75 kV | 3.5 kV | 6.0 kV |
| Input Voltage CM Peak Max4 | 6.0 kV |
| Input Voltage DM RMS Max4 | 2.0 kV | 2.0 kV | 8.0 kV | 6.3 kV | 8.0 kV | 6.3 kV |
| Input Voltage DM Peak | 175 V (Measurable) | 1.75 kV (Measurable) | 3.5 kV (Measurable) | 12 kV (Measurable) |
| Input Voltage DM Peak Max4 | 12.0 kV |
| Bandwidth | 100 MHz |
| Division Ratio | 1:100 | 1:1,000 | 1:2,000 | 1:10,000 |
| Input impedance | 1 MΩ || 2.2 pF each input to GND | 10 MΩ || 2.2 pF each input to GND |
| OUTPUT |
|
| OUTPUT |
|
| Output Voltage DC, RMS | ±1.75 V |
| Output Voltage Peak | ±2.00 V |
| Output Impedance | 50 Ω (50 Ω termination is required) |
| Rise Time | <3.5 ns |
| Offset | ±580 μV digitally adjustable (~36 μV/step) using the up (+) and down (-) momentary offset switches |
| Accuracy | 1.0% | 0.1%
| 1.0% | 0.1% | 1.0% | 0.1% | 1.0% | 0.1% |
| Noise | 10 μVrms
|
| Common Mode Rejection |
|
| 100Hz | -120 dB | -130 dB | -140 dB | -150 dB | -145 dB
| -155 dB | -145 dB | -155 dB |
| 100KHz | -100 dB | -110 dB | -110 dB | -120 dB | -115 dB | -125 dB | -115 dB | -125 dB |
| 10MHz | -90 dB | -100 dB | 100 dB | -110 dB | -100 dB | -110 dB | -100 dB | -110 dB |
| 说明：产品具体型号=型号后缀替换系列中的XX,如DP02-100, DP03-1K-50 |
